EN 61326-1:2006EMC靜電放電發生器
摘要：EN 61326-1:2006電氣測量控制實驗室用EMC測試，新標準中增加了新的磁抗擾性要求，但在大多數情況下，磁抗擾性測試仍然不需要，因?yàn)橹恍枰獙?duì)含有固有受磁場影響的元件的設備進行靜電放電發生器測試。 |
EN61326-1：2006測量，控制，實驗室用電氣設備的EMC
基本要求：（相關抗擾度試驗的具體限值就表格1，2，3）
1、端口類型：
交流電源端口，直流電源端口，輸入/輸出端口，功能接地端口，機殼端口。
問題：功能接地與保護接地有什么區別？
2、設備分類：A類設備，B類設備
A類設備適用于除直接連接到電源或低壓供電網絡上的家用設備；B類設備適用于直接連接到電源或低壓供電網絡上的家用設備；
靜電放電發生器設備或系統可能受到電磁騷擾的來源：
1、電源線，測量線，控制線傳導的騷擾
2、來自外部環境的輻射
3、EMC試驗計劃
EMC靜電放電發生器試驗計劃在試驗之前進行，之上應當包含以下幾點：
1、確定需要做哪些試驗，哪些試驗不用做，并記錄在EMC試驗計劃中。
2、試驗的環境條件（制造規定的條件）
3、模擬使用的軟件應記錄在EMC試驗計劃中
4、性能判據（如果能夠量化好）
一、產品簡介：

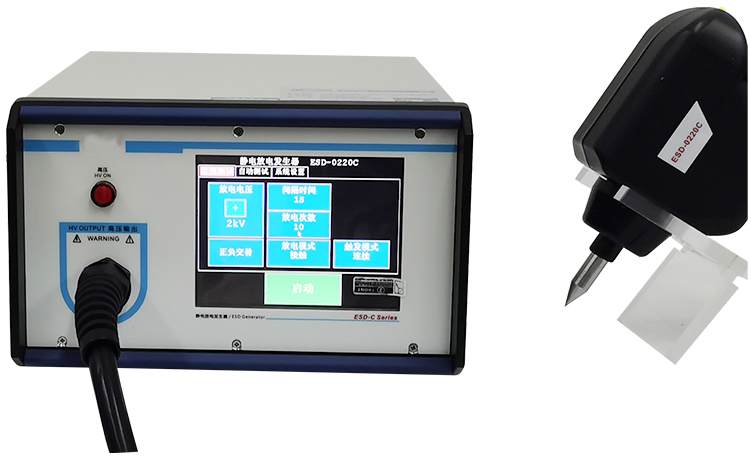

靜電放電發生器是東莞澳騰斯儀器有限公司研制的一種在性能上完全滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。其蕞大靜電放電電壓可以達到20kV，足以覆蓋標準中蕞嚴酷等級的靜電電壓要求(第4級氣隙放電的靜電電壓要求為15kV)，同時適用于更多的應用領域以及未來新標準的要求。所以ESD靜電放電測試儀可用于絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。ESD靜電放電測試儀主要模擬帶電的人體或器物對設備干擾及破壞情況，用于評點電子設備抗靜電破壞的能力。
二、滿足試驗標準：
IEC61000-4-2 ；GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-CoreANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；ISO10605 ；ISO14304 ；GR 1089
