GB/T17626.2靜電放電發生器
摘要：GB/T17626的本部分規定了電氣和電子設備遭受直接來自操作者及其操作者對鄰近物體的靜電放電時的抗擾度要求和試驗 方法,還規定了不同環境和安裝條件下試驗等級的范圍和試驗程序。 |
試驗布置由試驗發生器.受試設備和以下列方式對受試設備直接和間接放電時所需的輔助儀器組成：
一、對導電表面和對耦合板的接觸放電:
二、在絕緣表面上的空氣放電。
試驗可分為兩種不同的類型:
在實驗室進行的型式(符合性)試驗;
在蕞終安裝條件下對設備進行的安裝后試驗。
優先選用的試驗方法是在實驗室內進行的型式試驗。
受試設備應根據制造廠家的安裝說明書(如果有的話)進行布置。
| 參數 | 數值 |
| 輸出電壓，接觸放電模式 | 至少1KV~8KV |
| 輸出電壓，空氣放電模式 | 至少2KV~15KV |
| 輸出電壓容差 | ±5% |
| 輸出電壓極性 | 正極性和負極性 |
| 保持時間 | ≥5S |
| 操作放電方式 | 單次放電 |
注1：ESD發生器放電電極上測量的開路電壓。 注2：僅為了探測的目的，發生器宜能夠已至少20次/S的重復頻率產生放電。 注3：如果蕞高測試電壓比較低，沒有必要使用有15KV空氣放電能力的發生器。 | |

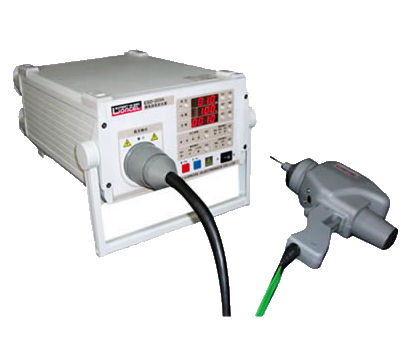

1、輸出電壓：0.1～20.0Kv±3％ 2、電壓極性：正或負 3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒； 4、測試功能：內置IEC等級， 5、 放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s) 6、 計數器：1～9999(用于放電次數計數) 7、 放電電容：150Pf±10％（特殊要求可定制) 8、 放電電阻：330Ω±10％（特殊要求可定制) 9、 放電電極：圓錐形接觸放電電極及球形氣隙放電電極 10、 使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％ 11、 電源：單相AC85～265V，50／60Hz 12、 重量：約4kg |
|
美國進口標準電器，靜電電壓；靜電放電電流；波形都可以校準，可以跟任何進口的槍測試比對，任何國家的校準機構都能通過，可放心訂購。
依據標準：IEC61000-4-2和GB/T17626.2
產品型號：AOTSI-0220S
