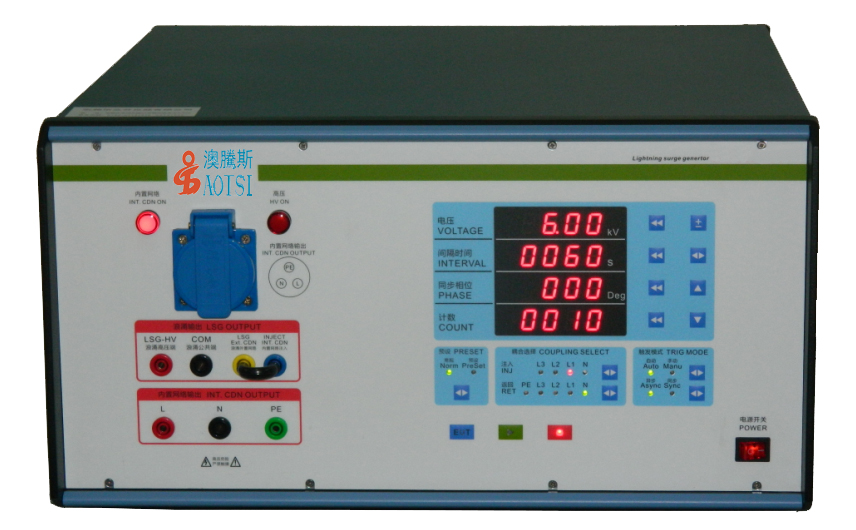

GB/T17626.5全自動雷擊浪涌發生器特點
發布時間：2020-12-23 點擊次數：921
摘要：雷擊浪涌是由于閃電、電子電氣開關動作時而產生瞬態高壓或大電流現象。幾乎所有的電子電氣設備都會受到浪涌的影響。雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備。 |

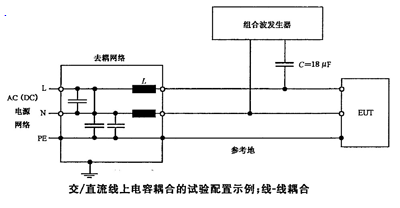

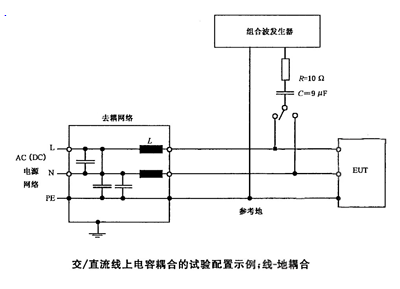

1、內置10A單相耦合去耦網絡：
特點：
1、與AOTSI-560間通過通信線連接，通過AOTSI-560可對其進行程序控制，自動完成耦合選擇動作；
2、耦合性能完全滿足標準要求，耦合能量損耗小，輸出大。
◆發生器原理和波形參數
1、1.2/50ms、8/20ms浪涌波形發生部份等效電路
前沿時間：T1=1.67T=1.2ms±30%
半峰時間：T2=50ms±20%
3、短路電流波形
前沿時間：T1=1.25T=8ms±20%
半峰時間：T2=20ms±20%
◆實測波形

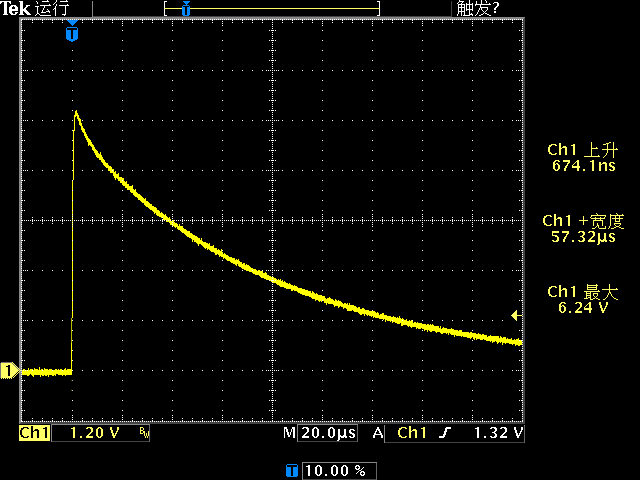

6kV開路電壓輸出波形圖（1000:1）

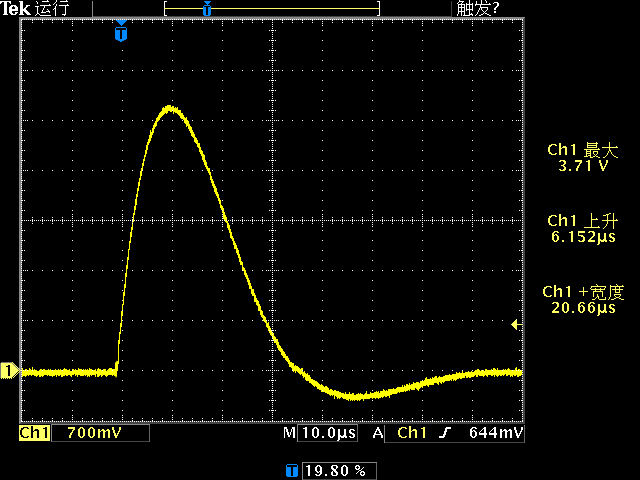

6kV短路電流輸出波形圖（780:1）
本文出自東莞市澳騰斯儀器有限公司，轉載請注明出處！更多澳騰斯環境檢測設備相關資訊請?jiān)L問：nxp-kst.com
