Taber耐磨試驗機的結構以及它的作用是什么?

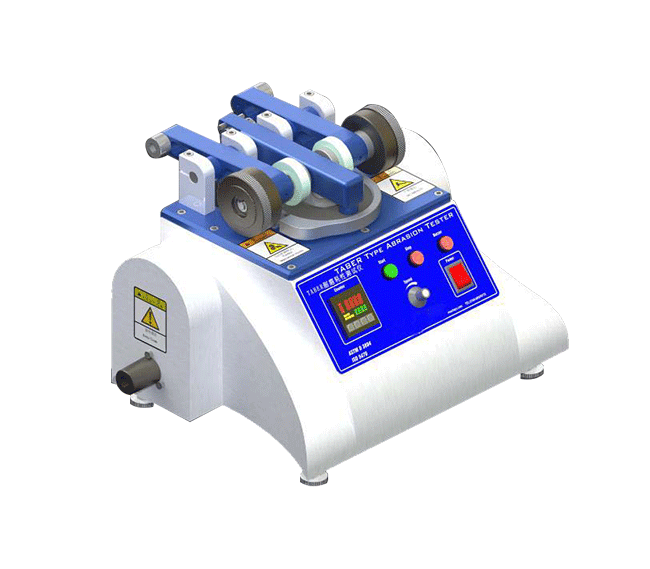

摘要:Taber耐磨試驗機又名滾輪磨損試驗儀、皮革耐磨試驗機。本測試儀適用于紡織品、紙品、涂料、合成板、皮革、地磚、 玻璃、木材、金屬、橡膠等材質的耐磨耗性能測試。 |
根據ASTM D3884耐磨試驗方法中的要求,雙頭耐磨儀和旋轉平臺由以下部件組成:一套壓緊裝置,一個平面圓環試樣夾持器,一個固定摩擦輪的芯軸臂桿,一個帶動平臺旋轉的電機,一個冷卻用風扇,一個用來指示試樣夾持器轉動次數的計數器和一個用來清除試樣中的棉絨的真空噴嘴和真空清潔器。
試樣夾持器必須固定好,以保證試樣表面平整。從而使試樣在其表面形成環形面運動。摩擦輪固定在芯軸臂桿的自由端上,當停留在試樣上時開始轉動并與試樣表面呈圓周接合,輪子外周和試樣的運動方向在連接處的方向成銳角,一個輪子外周的轉動角和另一個輪子相反。試樣旋轉和由此產生的摩擦力帶動兩個摩擦輪向相反的方向運動。
工作原理:
將一個稱重后的試樣安裝固定在一個平整的回轉臺上使其旋轉,兩個可自由旋轉的磨耗輪分別壓在回轉盤軸線兩側的試樣表面,并加載規定的負荷,試料旋轉時帶動磨耗輪轉動,借以磨耗試樣,經過一定次數的磨耗后再次稱取試樣重量,通過重量的損失來計算評判磨耗量。
儀器參數
測試工位 | 1個工位 |
試片尺寸 | 外徑120 mm 內徑6.5mm 厚度3mm |
磨耗輪尺寸 | Φ2"(max 45mm) (W)1/2" |
磨耗輪中心間距 | 63.5mm |
磨耗輪與試片盤中心間距 | 37mm~38mm |
回轉速度 | 60~70r.p.m.可調 |
磨耗輪軌跡 | 外徑3" 內徑2" 面積30mm2 |
荷重 | 250g/500g/1000g(可選) |
計數器 | LED高亮顯示,0~9999可設定 |
試片與吸塵管距離 | 3 mm可調 |
體積(約) | 44x37x28cm/66x37x28cm |
重量(約) | 15Kg/30Kg |
電源 | 1∮ AC 220V 3A |
