澳騰斯端子截面分析儀的用途和特點是什么，你知道嗎？
摘要：端子截面分析儀是一種非常精 確的測量和分析儀器。效果非常好。測試人員只需5分鐘即可完成測試并獲得分析和分析意見，大大提高了檢測速度。 |
一、產品用途

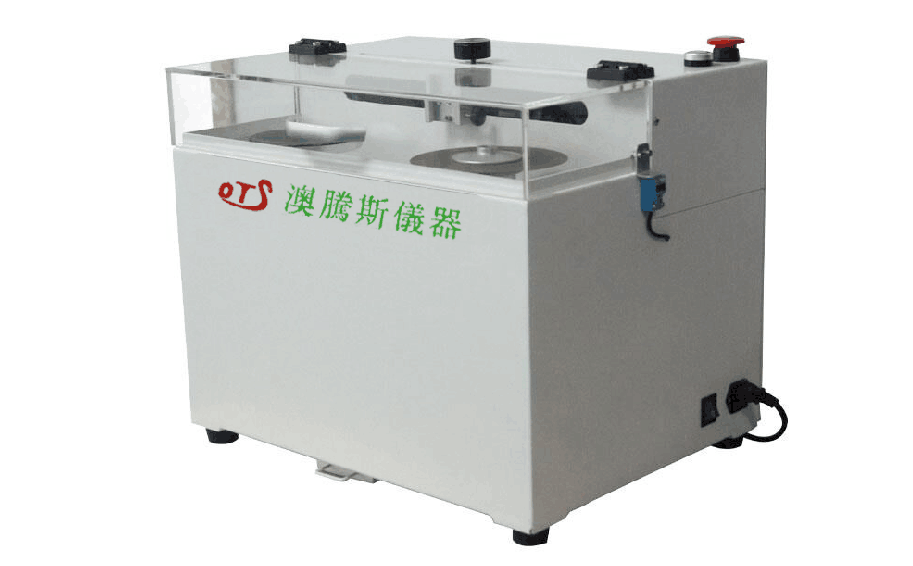

端子截面分析儀一款精密檢測分析設備，整套系統由端子切割設備、研磨設備、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便、快捷。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。簡易的操作、高品質的圖像采集系統、精 確的測量分析為您的生產保駕護航。高性能顯微觀測儀和專用軟件可簡單正確地測量長度﹑計算面積。 放大倍率從 45 倍 ~ 蕞大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 用新開發的斷面評價專用軟件，可測定 CH?CW， 能瞬時計算出斷面面積。 在蕞大倍率下的測量精度為 1 ~ 2μm。
端子斷面檢測顯微鏡能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,高品質光學系統與高分辨率攝像頭的完美組合，讓斷面圖像更清晰，獨特的定倍定檔讓測量更精 確。
二、產品特點
1. 卡槽式設計一鍵自動完成制樣
2. 精 確的定位可360°調節位置
3. 密封的外殼可全方位保護儀器
4. 光學成像與電子分析完美結合
5. 操作簡單方便安全很容易上手
6. 一體式的設計便于攜帶以及運輸
7. 低功率切磨冷光源燈省電又環保
8. 高清千兆網卡界面攝像頭可實時抓拍
9. 軟件可自動計算并判定是否合格
并根據國際線束行業標準軟件自動計算壓縮比 自動判別合格.
該系統擁有十幾項國際標準自動檢測項目（包含汽車業、家電業、電子業等各權威技術
指標，自動分析多種標準，可以自動檢
測端子各項數據是否合格，無需人工修改。
符合以下行業公司相關技術指標：
1.汽車及其配套行業：奔馳、寶馬、大眾、豐田、奇瑞、BYD、江淮、博世集團、大陸汽車（蕪湖）有限公司等
2.高鐵行業：中國株洲南車時代電氣、南車四方車輛有限公司、南車石家莊車輛有限公司、南車株洲電力機車研究所有限公司、南車成都機車車輛有限公司、南車洛陽機車有限公司、哈爾濱軌道交通裝備有限責任公司、天津機輛軌道交通裝備有限責任公司、永濟新時速電機電器有限責任公司、中國北車集團大連機車研究所有限公司、青島四方車輛研究所有限公司
3.家電及其配套行業：日本松下、夏普、韓國三星、臺灣緯創集團、友達光電、TCL 集團、小天鵝、四川長虹、深圳康佳電子、創維電子、美的電器、青島海爾、青島朗詩德電氣
4.IT行業：株式會社タカミ技研、弘和電材社株式會社、千代田電子工業株式會社、日本JST（惠州）、惠州天域電子、摩菲儀器儀表（杭州）有限公司、美國愛特華德移動產品有限公司、大陸汽車（蕪湖）有限公司
專業端子截面分析軟件含加密鎖及光盤（我司獨有專利技術）
1. 自動端子切割、研磨時間約 20秒
2. 可允許做到每分鐘循環得到一張顯微圖
3. XY 2 軸伺服自動控制系統，自動送料進刀/研磨
4. 切割范圍0.01㎡~50㎡
5. 可通過在樣品表面的精 確定位
6. 為提高使用壽命采用切割和研磨的工藝流程
7. 300萬成像顯微系統清晰可見，一體化的還原腐蝕系統，高端無段式變焦光學系統
8. 視頻總倍率：26~350X
9. 切片規格：Φ150X0.5mm（7.研磨砂紙：1200# 600#）
10. 傳動方式：采用日本米思米（MISUMI）超高精度滾珠絲桿
11. 占用空間小外形尺寸：W440XD380XH370
12. 全白可調 LED 照明裝置(偏光 LED 冷光)
13. 標準夾具：0.01—50mm2
14. 電源：AC100V~AC240V
15. 高精度基準尺：0.01/10mm
16. 端子腐蝕：液體清洗（5S完成）
17. 精密一體式自動切割研磨設備：電機 0~5000rpm
