當進行插拔力試驗時出現故障該如何去判斷故障點呢？
摘要：插拔力試驗是指將相互配合的公母兩端電子連接器進行插入和拔出所需要的力量。那么在我們使用插拔力試驗機進行試驗時，出現故障該怎么去判斷和排查呢？ |
插拔力試驗機故障排除的方法：
1.如果打開電源沒有顯示，說明沒有接通電源或電源指示燈損壞，若電源指示燈損壞，須換掉。
2.若電源端子沒有電源輸出請檢查電源線或通電插座。
3.如果接通電源，電源指示燈有指示，按測試鍵機器不工作，請檢查繼電器是否有掉線或斷線，若有掉線或斷線請及時接好，若無掉線或斷線情況說明繼電器損壞須更換。
4.如果電源指示燈亮，力值器無顯示，說明力值器已損壞，須更換力值器。
插拔力試驗機的診斷方法：
1、敲擊手壓法
經常會遇到運行時好時壞的現象，這種現象絕大多數是由于接觸不良或虛焊造成的。對于這種情況可以采用敲擊與手壓法。
所謂的“敲擊”就是對可能產生故障的部位，通過小橡皮鎯頭或其他敲擊物輕輕敲打插件板或部件，看看是否會引起出錯或停機故障。所謂“手壓”就是在故障出現時，關上電源后對插的部件和插頭和座重新用手壓牢，再開機試試是否會消除故障。如果發現敲打一下機殼正常，再敲打又不正常時，z好先將所有接頭重插牢再試，若傷腦筋不成功，只好另想辦法了。
2、觀察法
利用視覺、嗅覺、觸覺。某些時候，損壞了的元件會變色、起泡或出現燒焦的斑點;燒壞的器件會產生一些特殊的氣味;短路的芯片會發燙;用肉眼也能觀察到虛焊或脫焊處。
3、排除法
所謂的排除法是通過拔插機內一些插件板、不銹鋼膜盒壓力表器件來判斷故障原因的方法。當拔除某一插件板或器件后恢復正常，就說明故障發生在那里。
4、替換法
要求有兩臺同型號的儀器或有足夠的備件。將一個好的備品與故障機上的同一元器件進行替換，看故障是否消除。
5、對比法
要求有兩臺同型號的儀表，并有一臺是正常運行的。使用這種方法還要具備必要的設備，按比較的性質分有，電壓比較、波形比較、靜態阻抗比較、輸出結果比較、電流比較等。

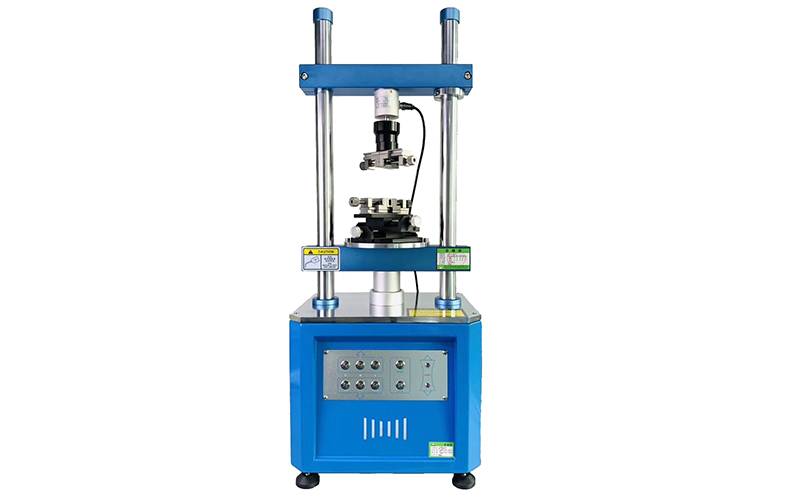

電腦式全自動插拔力試驗機又名插拔壽命試驗機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用 Windows 視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等）解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。本機優勢是搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制（荷重行程-阻抗曲線圖），以往的機器是配置阻抗測試機使用。
機器特點：
可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）
恒定負載、時間、階梯力量、階梯速度、斷裂比等設定
測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）
測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）
檢驗報表抬頭內容可隨時修改（中英文皆可）
檢驗報表可轉檔至EXCEL.ACCESS做編輯
可自定義軟件公式算法（變形、屈服行程）
超出上下限規格范圍停機報警提示
波形圖重疊分析圖生成
