QC/T 743-201X電池短路試驗機
摘要：QC/T 743-201X電動汽車用鋰離子動力蓄電池，是由中華人民共和國工業和信息化部發布，本標準依據GB/T1.1-2009給出的規則起草，于2006年首 次發布，2012年為第 一次修訂。 |
本標準規定了電動汽車用鋰離子動力蓄電池( 以下簡稱蓄電池)的要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。本標準適用于電動汽車用鋰離子動力蓄電池。
測量儀器、儀表準確度應滿足以下要求：
1.電壓測量裝置：準確度不低于0. 5級，其內阻至少為1k2/V；
2. 電流測量裝置：準確度不低于0.5級；
3. 溫度測量裝置：具有適當?shù)牧砍?/span>，其分度值不大于lC，標定準確度不低于0. 5℃；
4. 計時器:按時、分、秒分度，準確度為+0.1%；
5. 測量尺寸的量具：分度值不大于1mm；
6.稱量質量的衡器：準確度為+0.05%以上。
試驗前蓄電池充電要求：
室溫下，蓄電池模塊先以1I1 (A)電流放電至任一單體蓄電池電壓低于放電終止電壓。擱置60min(或企業提供的不高于60min的擱置時間)，然后按企業提供的充電方法進行充電。
短路試驗按照如下步驟進行：
1.蓄電池模塊按上述方法充電；
2.將蓄電池模塊經外部短路10min， 外部線路電阻應小于5mS ;
3.觀察1h。

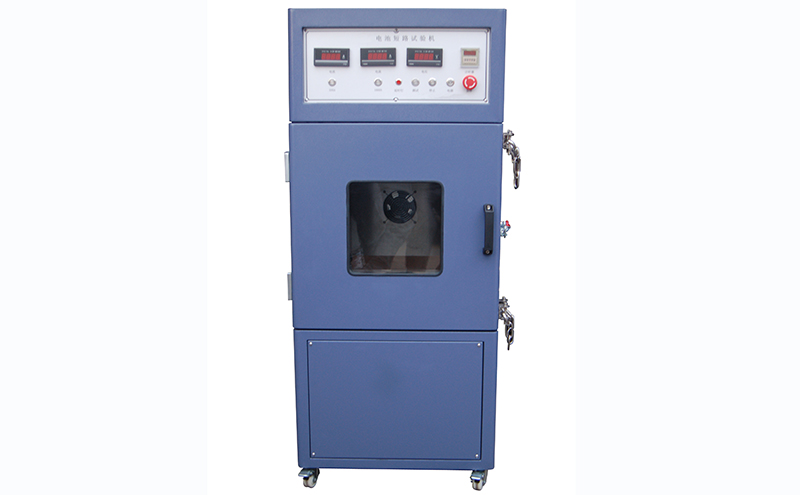

本機用于測試蓄電池在一定電阻短接的情況下是否會出現爆炸起火的現象，同時通過相關儀表顯示其短接的蕞大電流。
電池短路試驗機綜合多種電池短路試驗標準要求而設計,按標準要求短路裝置必須符合內阻范圍≤5mΩ ,從而獲得試驗要求的大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊,所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流,寬厚的銅板有效提高散熱效果,使大電流短路裝置更安全,有效減少試驗設備的損耗,確保試驗數據的準確性。
除QC/T 743-201X試驗標準還滿足GB/T 31485-2015,GB/T 31241-2014,UN38.3,IEC62133,QC/T743-201X,GB/T 8897.4-2008等試驗標準。
