高低溫試驗箱主要由哪五個結構組成？
摘要：高低溫試驗箱從名稱上我們知道它有制熱和制冷的雙重功能。因此比功能單一的烤箱、烘箱結構上要更復雜。高低溫試驗箱結構大體上可以分為5個部分，它們分別是控制系統、制冷系統、制熱系統、溫度監控系統和空氣循環系統。 |
1.控制系統
控制系統不容置疑的成為了高低溫試驗箱的核心，控制系統決定了試驗箱的升溫速率、精度、是否有程序控制等重要指標，現在高低溫試驗箱的控制器大都才用PID控制,也有少部分采用PID與模糊控制相組合的控制方式。
2.制冷系統
要想試驗箱內處在低溫狀態，制冷系統必不可少。制冷系統是高低溫試驗箱的關鍵部分之一，試驗箱的制冷方式通?？梢苑譃闄C械制冷和液氮輔助制冷兩種。機械制冷是采用蒸汽壓縮式制冷，它們主要由壓縮機、冷凝器、節流機構和蒸發器組成，由于我們試驗的溫度低溫要達到-70℃，單級制冷難以滿足要求，因此高低溫試驗箱的制冷方式一般采用復疊式制冷。液氮制冷主要是利用液氮由液態變成氣態時吸收大量熱量的原理來實現快速降溫的。實際應用過程中，液氮制冷通常作為壓縮機機械制冷補充來使用，如在快速溫變試驗箱采用液氮噴霧作為補充，來實現快速降溫的效果
3.制熱系統
相對制冷系統而言，高低溫試驗箱的加熱系統比較簡單，它主要由大功率電阻絲組成,由于試驗箱要求的升溫速率較大，因此試驗箱的加熱系統功率都比較大，并且在試驗箱的底板也設有加熱器
4.溫度監控系統
要想達到預定的溫度，少不了溫度監控系統。高低溫試驗箱的溫度監控主要依靠溫度傳感器，通過傳感器感應箱內溫度傳達實時信號給控制系統，從而達到預定溫度。溫度傳感器應用較多的是PT100和熱電偶
5.空氣循環系統
空氣循環系統一般有離心式風扇和驅動其運轉的電機構成。它提供了試驗箱內空氣的循環。

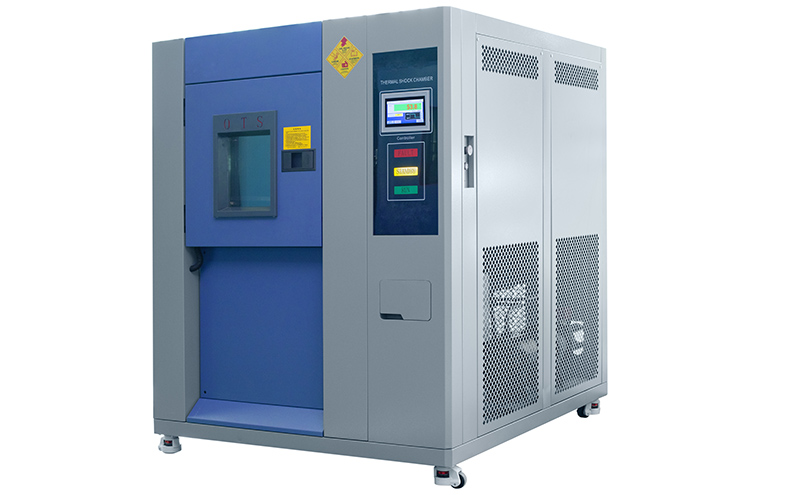

冷熱沖擊試驗箱又名高低溫沖擊試驗箱、溫度沖擊試驗箱是用于考核產品對周圍環境溫度急劇變化的適應性，是裝備設計定型的鑒定試驗和批產階段的例行試驗中不可缺少的試驗，在有些情況下也可以用于環境應力篩選試驗。冷熱沖擊試驗箱產品具有模擬大氣環境中溫度變化規律。主要針對于電工，電子產品，以及其元器件及其它材料在高溫，低溫綜合環境下運輸，使用時的適應性試驗。用于產品設計，改進，鑒定及檢驗等環節。
適用范圍：
冷熱沖擊試驗箱被廣泛適用于電子，電器，通訊，儀表，車輛，塑膠制品，金屬，化學，建材，醫療，航天等制品檢測質量之用。適用標準： GB/T2423.1.2、GB/T10592-2008、GJB150.3、4、5等。
產品優勢：
1.采用7英寸智能可編程控制器，處理速度快，界面顯示清晰。具有多種語言選擇，試驗數據U盤存儲及局域網端口等功能。
2.本機采用高穩定度之白金PT-100測溫抵抗體，附多組PID控制功能，配備USB標準通信介面，可連電腦介面控制實施遠端控制，更搭配簡潔易懂的高準確性、智慧化的編程控制系統及定值控制系統，給實驗者提供全方位優良測試性能。
3.故障追溯及自動檢測功能：
試驗箱發生故障之前的運行狀態會被自動記錄并保存。將其轉發至就近服務窗口即可實施遠程故障診斷，集成檢修。
4.遠程監控通訊及短信報警：
無需任何驅動程序盡可簡單地通過局域網對設備進行遠程監控。預設手機號碼后即可實時收到設備故障報警信息。
