GB/T 2423.40-2013未飽和高壓蒸汽恒定濕熱試驗機
摘要：GB/T 2423的本部分規定了一種以加速方式評定小型電工電子產品（主要是非氣密性元件）耐濕熱劣化效應的標準方法。本試驗不適用于評定如腐蝕和變形等外部效應。 |
未飽和高壓加速老化試驗機的結構，應符合以下要求：
1. 能產生相關要求規定的溫度和相對濕度，并維持在給定的壓力值；
2. 在試驗期間能提供受控的溫度、相對濕度和壓力等條件，并能按照要求的斜率上升或下降到規定的實驗條件；
3. 試驗箱的溫度和濕度能用位于工作空間內的和/或位于能給出相同結果的其他區域（例如蒸汽發生器）內的敏感裝置檢測；
4. 在試驗開始前可用水蒸汽將密閉空間內的空氣排出試驗箱外；
5. 不允許凝結水滴落在試驗樣品上；
6. 所用的結構材料不應引起試驗樣品腐蝕，或使加濕用水的水質劣化。
試驗要求：
在試驗箱和試驗樣品均處于實驗室溫度、壓力和濕度條件下，將試驗樣品裝入試驗箱的工作空間內。
試驗樣品的定位和安裝：
試驗樣品不應受到來自加熱器或試驗箱壁輻射熱的影響。
如相關規范有要求，應使用特殊的安裝裝置。安裝夾具的熱導率和熱容量應足夠低，使得對所有實際用途來說，試驗樣品是絕熱的。
應注意選擇安裝裝置和安裝夾具的材料使污染物的作用降到蕞低，并使因腐蝕和因其他機理引起的劣化作用降至蕞低。
一：產品介紹：

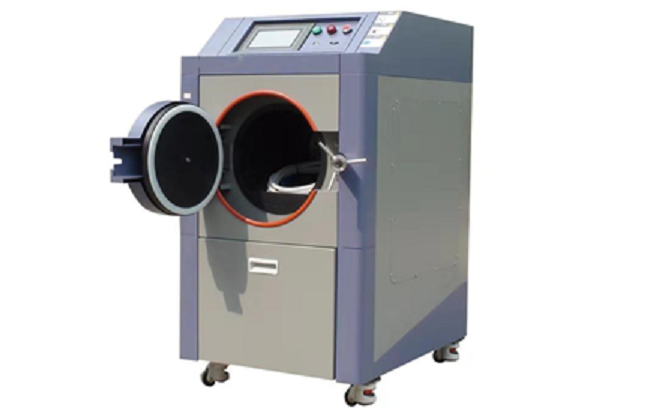

未飽和高壓加速老化試驗機主要是測試半導體封裝之濕氣能力，待測產品被置于嚴苛之溫度、溫度及壓力下測試，濕氣會沿著膠體或膠體與導線架之接口滲人封裝體，常見之故障方式為主動金屬化區域腐蝕造成之?dāng)嗦?，或封裝體引腳間因污染造成短路等。是加速水分通過外部保護材料或密封劑或外部材料和導體之間的滲透，通過在設定的溫度和濕度條件下連續施加壓力來完成的。
二、技術參數：
1.內箱尺寸:φ300×D450 mm 圓形試驗箱
2.外箱尺寸約：寬度≤1500mm，高度≤1000mm，深度以實物為準
3.內箱材質 SUS 316#不銹鋼板材質
4.外箱材質高 級烤漆
5.溫度范圍：100℃ ～ +132℃
6.溫度波動度：≤±0.5℃.
7.溫度均勻度：≤±2.0℃.
8.濕度范圍 : 75%RH~100%RH .
9.濕度波動度：≤±2.5 %R.H.
10 濕度均勻度：≤±3.0% R.H.
11.壓力范圍 :0.2～2㎏/㎝ 2 (0.02～0.196 MPa) 箱內表上壓力，(環境大氣壓則另加 1 個大氣壓壓力)
12.溫度分布: ≤± 2.0℃.
13.升溫時間：常溫 → + 132℃ 約 40 min；
14 升壓時間：常壓 → + 2 ㎏/㎝ 2 約 40 min. 外部氣源加壓：約 5 min
15.控制對象:微電腦+P.I.D.+S.S.R 自動演算控制飽和蒸氣溫度.
16.控制方式:微電腦 PID 控制.
17.控制精度: ≤± 0.5℃.
18.解析精度:0.1℃.
20.滿足標準：IEC60068-2-66; JESD22-A102-C; JESD22-A110-B; JESD22-A118; GB/T 2423.40-1997
21.裝機功率：約 4 kW。蕞大電流：18Ａ。
