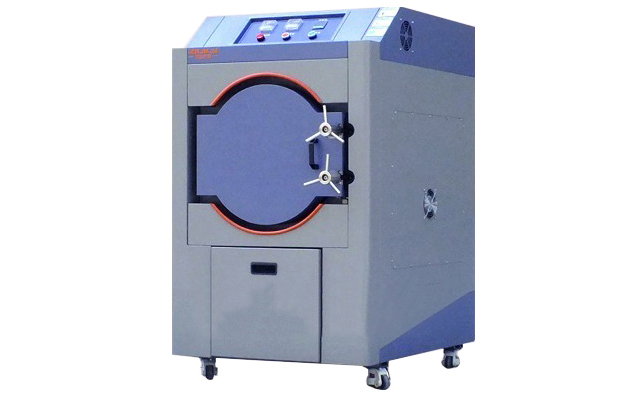

MIL-STD883C高壓加速老化試驗機
摘要：MIL-STD883C方法1004.2溫濕度、高壓組合試驗，澳騰斯的高壓加速老化試驗機即符合此標準，除此之外還參考了GB2423-2-1-89高溫高壓高濕老化試驗箱執行與標準，GB/T10586-1989濕熱實驗室條件等等。 |
設備用途：
未飽和高壓加速老化試驗機主要是測試半導體封裝之濕氣能力，待測產品被置于嚴苛之溫度、溫度及壓力下測試，濕氣會沿著膠體或膠體與導線架之接口滲人封裝體，常見之故障方式為主動金屬化區域腐蝕造成之?dāng)嗦?，或封裝體引腳間因污染造成短路等。是加速水分通過外部保護材料或密封劑或外部材料和導體之間的滲透，通過在設定的溫度和濕度條件下連續施加壓力來完成的。
技術參數：
1.內箱尺寸:φ300×D450 mm 圓形試驗箱
2.外箱尺寸約：寬度≤1500mm，高度≤1000mm，深度以實物為準
3.內箱材質 SUS 316#不銹鋼板材質
4.外箱材質高 級烤漆
5.溫度范圍：100℃ ～ +132℃
6.溫度波動度：≤±0.5℃.
7.溫度均勻度：≤±2.0℃.
8.濕度范圍 : 75%RH~100%RH .
9.濕度波動度：≤±2.5 %R.H.
10 濕度均勻度：≤±3.0% R.H.
11.壓力范圍 :0.2～2㎏/㎝ 2 (0.02～0.196 MPa) 箱內表上壓力，(環境大氣壓則另加 1 個大氣壓壓力)
12.溫度分布: ≤± 2.0℃.
13.升溫時間：常溫 → + 132℃ 約 40 min；
14 升壓時間：常壓 → + 2 ㎏/㎝ 2 約 40 min. 外部氣源加壓：約 5 min
15.控制對象:微電腦+P.I.D.+S.S.R 自動演算控制飽和蒸氣溫度.
16.控制方式:微電腦 PID 控制.
17.控制精度: ≤± 0.5℃.
18.解析精度:0.1℃.
20.滿足標準：IEC60068-2-66; JESD22-A102-C; JESD22-A110-B; JESD22-A118; GB/T 2423.40-1997
21.裝機功率：約 4 kW。蕞大電流：18Ａ。
機械結構：
1.圓型內箱,不銹鋼圓型試驗內箱結構,符合工業安全容器標準,可予防試驗中結露滴水現象.
2.圓幅內膽,不銹鋼圓弧型內膽設計,可避免蒸氣過熱直接沖擊.
3.水管采用銅管+喇叭口，精密設計,氣密性良好,耗水量少。
4.專用型 packing ,材質：耐高溫夕膠發泡成型，內箱壓力愈大時,packing 會有反壓會使其與箱體更緊密結合,與傳統擠壓式完全不同,可延長 packing 壽命.
5.臨界點 LIMIT 方式自動安全保護,異常原因與故障示機臺具有定時干燥功能 , 使試驗產品處于干燥狀態.
6.水箱采用 16L 大容量水箱，置于箱體底部，采用蕞新主動式自動補水系統，有效防止加熱管干燒；試驗不終 斷;試驗結束時設備會自動瀉除壓力.
供電條件：
AC220V 火線+零線+保護地線。要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。
安全保護裝置：
高壓加速老化試驗機試驗時全程檢測超溫超壓保護，第 一階段儀表內部超高溫保護，第二階段儀表內部加濕器缺水保護，高 壓力保護，水箱缺水報警斷電，第二階段加濕管極限溫度保護，第二階段超高壓保護，第三階段緊急泄壓保護，手動泄壓保護，自動泄壓等。
