靜電放電發生器的來源以及應用范圍
摘要：靜電放電發生器試驗是進行電磁兼容抗擾度試驗的關鍵設備，如今很多電子類產品都必須經過靜電放電抗擾度試驗才能進行市場銷售，以此可見靜電放電發生器的重要性。 |
靜電放電現象在日常生活中很常見，在人們生產和生活過程中處處存在，并對人們的正常的生產和生活造成危害。靜電放電現象作為電磁兼容中的一個重要現象，是引起電子產品故障的一個主要原因。因為人體對靜電放電的感知電壓約為3kV，而多數靜電放電造成的損壞發生在人的感知以下，而許多電子元器件在電壓幾百伏甚至在幾十伏時就已經損壞了。
在日常的生活中，靜電放電作為一種蕞常見的電磁干擾形式，無時無刻不出現在我們的身邊，對我們使用的各種電子產品的功能造成影響甚至是損壞這些電子產品。由此可見，電子產品的靜電放電抗干擾能力是衡量產品好壞的一個重要的電磁兼容指標。在電磁兼容測試中，我們使用靜電放電發生器來模擬現實中的靜電放電情況，對產品進行靜電放電測試，從而衡量該產品的靜電放電抗干擾能力。而靜電放電發生器所模擬的靜電放電的具體參數，例如電流大小，上升時間，持續時間等參數直接關系到所模擬的靜電放電對產品的影響。因此準確的有重復性的測得靜電放電發生器的輸出參數對一次精 確的靜電放電測試是必不可少的。一般電磁兼容試驗室均開展靜電放電抗擾度檢測項目，為保證靜電放電試驗的準確性和可重復性，對于靜電放電發生器的校準是必不可少的。有項目提出旨在研究靜電放電發生器校準的方法及各種因素對校準結果的影響，從而總結出一套準確的有重復性的靜電放電發生器校準方法，以滿足對靜電放電發生器進行校準的要求。
靜電放電抗擾度試驗廣泛用于航空航天、軍工、電子通訊以及工科醫等各個領域，目的在于對電氣電子產品或設備在遭受到直接或間接引起的人體與設備或設備與設備之間的靜電放電干擾時，檢驗設備是否具有保持其性能不降低的能力，或性能降低但能滿足標準要求。靜電放電抗擾度試驗項目就是檢驗電子產品對于靜電放電的抗干擾能力的測試，進行靜電放電抗擾度測試所使用的主要設備就是靜電放電發生器。
澳騰斯靜電放電發生器具有以下特點：

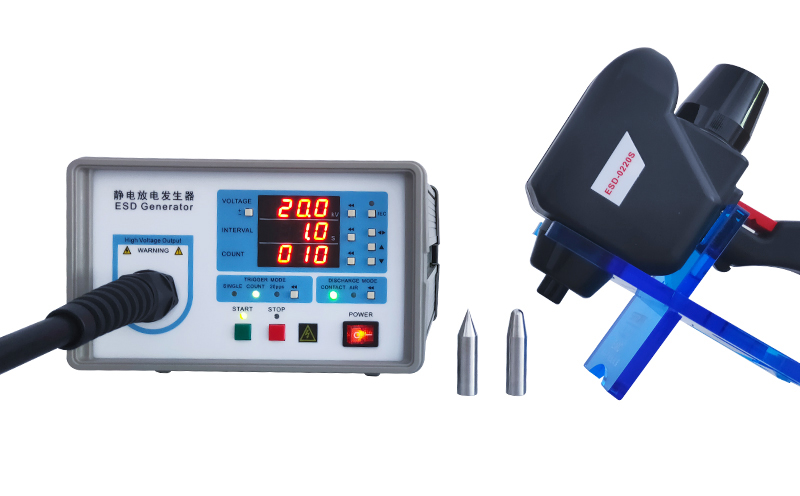

ESD-0220C靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其蕞大靜電放電電壓可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；并滿足IEC、EN、GB等相關標準要求。
工作性能：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊：整機輕便(約4kg)，結構小巧美觀。
功能齊全：IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。
放電精準：空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內蕞輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。
高性價比：主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。
靜電放電發生器主要技術參數：
1、輸出電壓：0.1～20.0Kv±5％
2、電壓極性：正或負
3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；
4、測試功能：內置IEC等級，
5、放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)
6、計數器：1～9999(用于放電次數計數)
7、放電電容：150Pf±10％（標準配置；特殊要求可定制）
8、放電電阻：330Ω±10％（標準配置；特殊要求可定制）
9、放電電極：圓錐形接觸放電電極及球形氣隙放電電極
10、使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％
11、電源：單相AC85～265V，50／60Hz
12、重量：約4kg
本文出自東莞市澳騰斯儀器有限公司，轉載請注明出處！更多澳騰斯地板類檢測設備相關資訊請訪問：nxp-kst.com
