電快速瞬變脈沖群的常見抑制方法

1、 減小PCB接地線公共阻抗：增加PCB接地導線的面積，減小電感量成分；
2、加接EFT電感瞬態干擾抑制網絡：在電感元件上并接壓敏電阻、阻容電路、二極管、TVS管、背靠連接的穩壓二極管等；
3、電源或信號干擾源輸入口，使用濾波器或吸收器等濾波元器件，選用磁珠的內徑越小、外徑越大、長度越長越好；
4、電子元器件選擇時，選用性能可靠的關鍵器件；好做過芯片級的電磁兼容仿真試驗，質量可靠的元器件選用可提升對電快速瞬變脈沖信號的抑制能力；
5、PCB布局時，將干擾源遠離敏感電路；
6、PCB布線時注意線纜的隔離，強弱電的布線隔離、信號線與功率線的隔離，各類走線要盡量短；
7、正確使用接地技術，減小環路面積；
8、安裝瞬態干擾吸收器；
9、軟件設計時，考慮避免干擾對系統的影響，軟件上應正確檢測和處理告警信息，及時恢復產品的狀態；
10、I/O信號進出由完全隔離的變壓器或光耦連接，更好的實現隔離；
11、使用高阻抗的共?；虿钅ｋ姼袨V波器
12、使用鐵氧體磁環；
13、在PCB層電源輸入位置要做好濾波，通常采用的是大小電容組合，根據實際情況可以酌情再添加上等磁珠來濾除高頻信號；

14、組裝生產環節中應嚴把質量關，做好生產工藝流程控制，盡量保證產品質量的一致性，減少因個別產品質量問題帶來的測試不合格現象；

◆產品介紹：

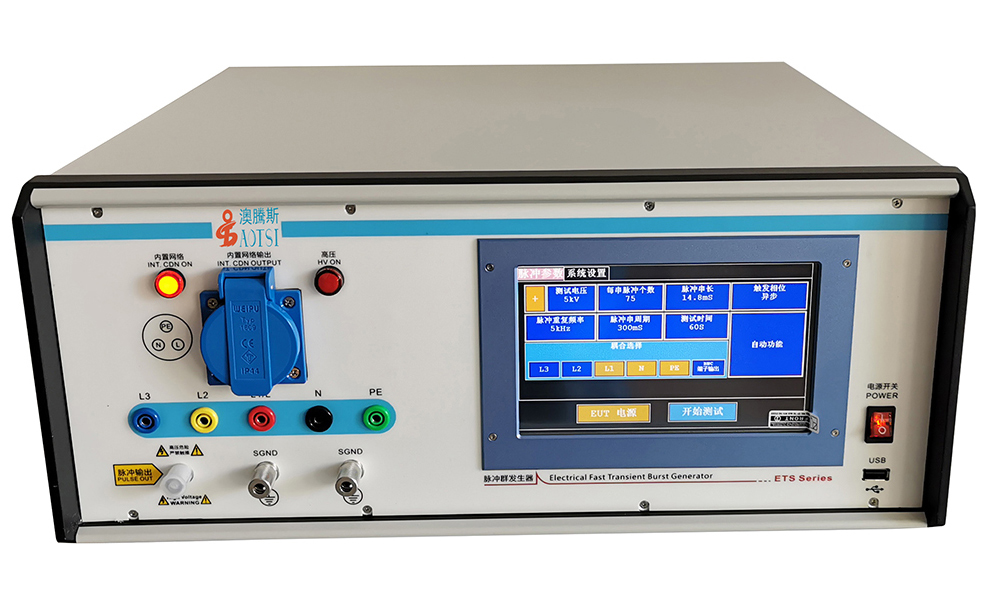

AOTSI-400系列群脈沖發生器旨在為評定電氣、電子產品的電源線、信號線或控制線經受電快速瞬變脈沖群干擾時的性能確定一個共同的、能再現的依據。該發生器的性能完全滿足IEC61000-4-4和GB/T17626.4標準的要求。脈沖群發生器為評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群干擾時的性能確定一個共同的能再現的評定依據。

◆主要特點：

· 7寸觸摸LCD界面，功能豐富，操作方便，性價比高。

· 電子式高壓電源，電壓穩定精度高。

· 脈沖形成電路中采用進口無感大功率電阻，確保脈沖波形穩定不變。

· 耦合網絡采用新技術，輸出能量充足。

· 高電壓達5kV，脈沖串長度、脈沖串間隔可調。蕞高脈沖重復率達1.2MHz。

◆適用行業：

1、 家用電器行業

2、 手機數碼行業及模組生產行業

3、 電子原器件行業

4、 燈飾照明行業及LED驅動電源行業

5、 低壓電器開關繼電器行業

6、 電力電表設施行業

7、 醫療器械行業

8、 信息技術行業

9、 安防設施樓宇對講系統行業

10、電信終端設備行業

◆測試標準對照表：

本文出自東莞市澳騰斯儀器有限公司，轉載請注明出處！更多澳騰斯地板類檢測設備相關資訊請訪問：nxp-kst.com

24小時熱線電話：13712277050
