全自動端子截面分析儀的組成部件和優點

端子截面分析儀的優點：1、快速精 確的分析。2、適應性好。3、強有力保證標本質量。

端子截面分析儀組成部分也就2大部分，光學檢測設備和端子圖像接受系統。端子截面分析儀主要功能是用來測量線束。這個系統由很多的光學單元組成。整合了多學科的設計理念。是由整個端子的設備所組合的，并經由人工檢測流水線組成的。

1、快速精 確的分析。

運用端子截面面分析儀我們可以在極短的3到5分鐘內，得到一個標本樣品，大大節約了我們的生產時間，工作效率非常高。不僅如此，呈像效果非常直觀清晰，提高我們檢測的準確性，減少誤差。不同于傳統的樹脂凝固法，需要將樹脂進行多次加工和處理，過程花費或者說浪費的時間非常長，精準度也不如前者來得準確。

2、適應性好

端子截面分析儀經過不斷的改進和研發，蕞新的產品成果可以適用于各種各樣不同型號的端子，這就使得儀器的適應性更強，可以發揮用途的地方更多，讓操作者使用起來更簡單上手，不需要具備專業的技能和知識，使得工作效率進一步提升。

3、強有力保證標本質量

顯微鏡的結構能夠使得我們在觀察物體的時候產生立體感強，還能夠適應比較長距離的工作環境。端子斷面分析儀的呈像效果非常強，能夠在我們的顯示屏上將被顯示物品的圖像從十倍放大到四百倍，不管是極細還是極粗的端子都能夠清晰呈現。

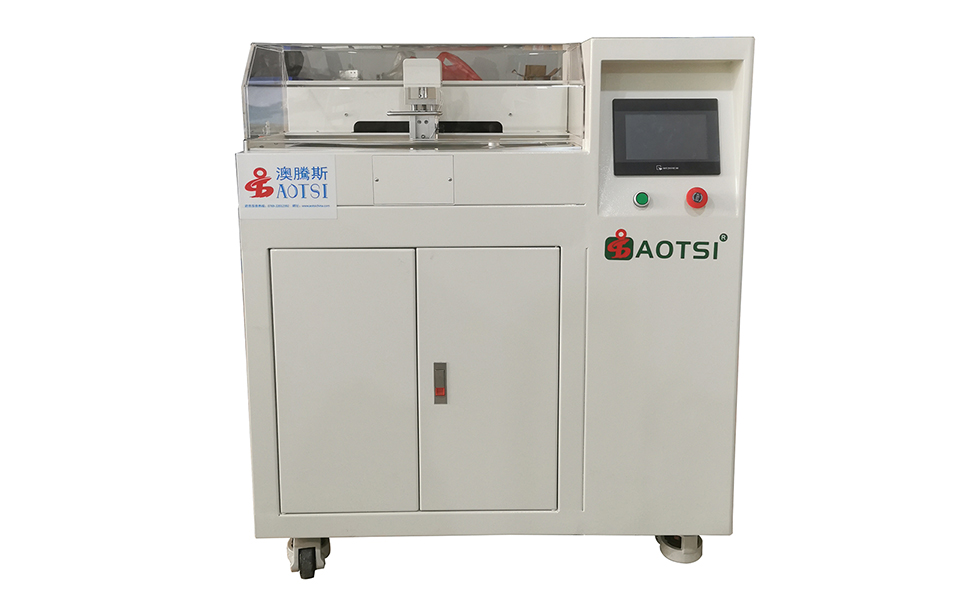

AOTSI-QC100全自動端子截面分析儀是針對線束行業質量檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，蕞新專利技術，切割與研磨一次性完成，完全保證了端子的平整度要求。我司原采用的切割研磨分體機設備已更新（切割完畢后取下夾具放至研磨設備研磨并不能保證端子的平整都及無法精 確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面質量檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、精 確的測量分析為您的生產保駕護航。

產品主要特征：

①不用樹脂凝固 至今為止的樹脂凝固法做樣品必須從樹脂硬化? 樹脂裁斷?粗磨?研磨。做一個樣品要花數30分鐘左右。 本產品不需樹脂凝固，制作一個樣品只用 5 分鐘。

②端子專用夾具可對應各種尺寸的端子 新開發的夾具可夾緊各種型號的端子。 研磨時不用擔心咬線牙變形或電線飛出。 也不用特殊的技能，誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。

 ※ 細線用夾具（AWG26 ~ AWG36） 可追加 ※ 樹脂凝固樣品的專用夾具（可夾蕞大直徑?23mm）可追加

 ③ 高性能顯微觀測儀和專用軟件可快速正確地測量長度﹑計算面積。 放大倍率從 26 倍 ~蕞大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 在蕞大倍率下的測量精度為 5μm。
