靜電放電發生器是通過哪幾種方式產生EMC問題的？
摘要：靜電放電發生器也被叫做ESD測試儀，而EMC則是電磁兼容性，指的EMI和EMS，也就是干擾輻射強度和抗干擾輻射強度。是對無線電波干擾的一種指標。今天就來了解一下靜電放電發生器是用哪種方式來產生EMC問題的。 |
ESD測試儀其實是一款靜電放電發生器，靜電是由兩種不同物質的互相摩擦，通過正負電荷積蓄在相互摩擦的兩個物體而形成高電壓。人造纖維和塑料是常見的摩擦起電材料，當摩擦產生電壓后，就會出現ESD問題。對于電子元器件來說，靜電能量是不能忽視的，它可以擊穿半導體元件，從而破壞電子電路。
通常ESD測試儀通過兩種主要方式產生EMC問題：即傳導方式和輻射干擾方式。
（1）傳導方式。靜電放電電流直接流過電路中，因?yàn)镋SD產生很高的電壓，如果進入到半導體，就可能產生誤操作，并且很容易破壞半導體器件，現代半導體元器件的內部絕緣常常會在幾十伏電壓下?lián)舸┎⑶矣?久短路，這是一個很嚴重的ESD問題，日常生活中這個問題是普遍存在的。
（2）輻射干擾。當靜電放電時（可用靜電放電測試儀模擬測試），產生的火花電壓會產生輻射磁場和電場。磁場能夠在附近電路的各個信號環路中感應出噪聲電壓。由于在很短時間內產生了較大的靜電電流，所以在信號環路中產生的噪聲電壓可能會超過邏輯元器件的閾值電平，引起元器件的誤觸發。
在電路中，因?yàn)槿梭w靜電產生的ESD問題是蕞常見的。干燥氣候環境下人體ESD的電壓很容易超過8kV、15kV甚至20kV，因此我們需要重視這樣的靜電電壓對PCB及元器件的影響，并采取相應措施防止ESD問題。

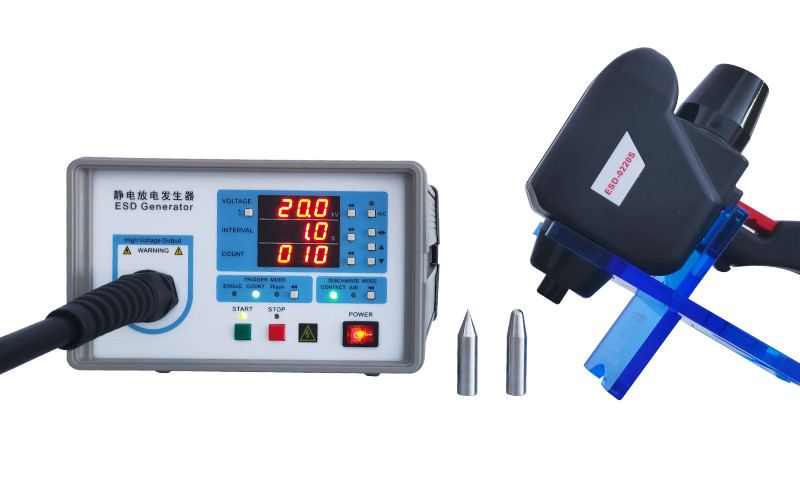

澳騰斯靜電放電發生器具有以下特點：
靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其蕞大靜電放電電壓可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；并滿足IEC、EN、GB等相關標準要求。
工作性能：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊：整機輕便(約4kg)，結構小巧美觀。
功能齊全：IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。
放電精準：空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內蕞輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。
高性價比：主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。
靜電放電發生器主要技術參數：
1、輸出電壓：0.1～20.0Kv±5％
2、電壓極性：正或負
3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；
4、測試功能：內置IEC等級，
5、放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)
6、計數器：1～9999(用于放電次數計數)
7、放電電容：150Pf±10％（標準配置；特殊要求可定制）
8、放電電阻：330Ω±10％（標準配置；特殊要求可定制）
9、放電電極：圓錐形接觸放電電極及球形氣隙放電電極
10、使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％
11、電源：?jiǎn)蜗郃C85～265V，50／60Hz
12、重量：約4kg
